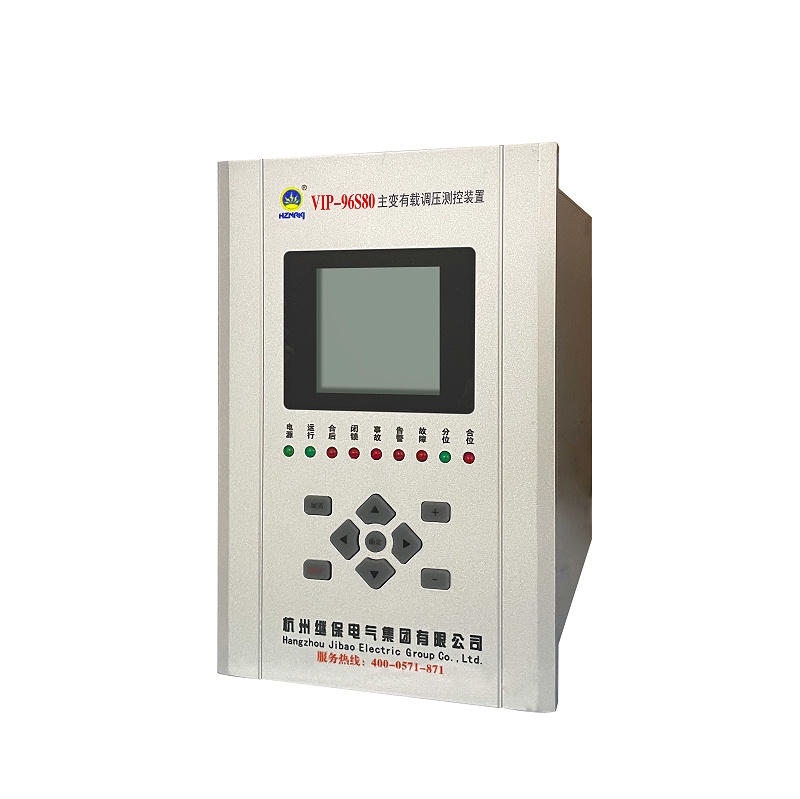

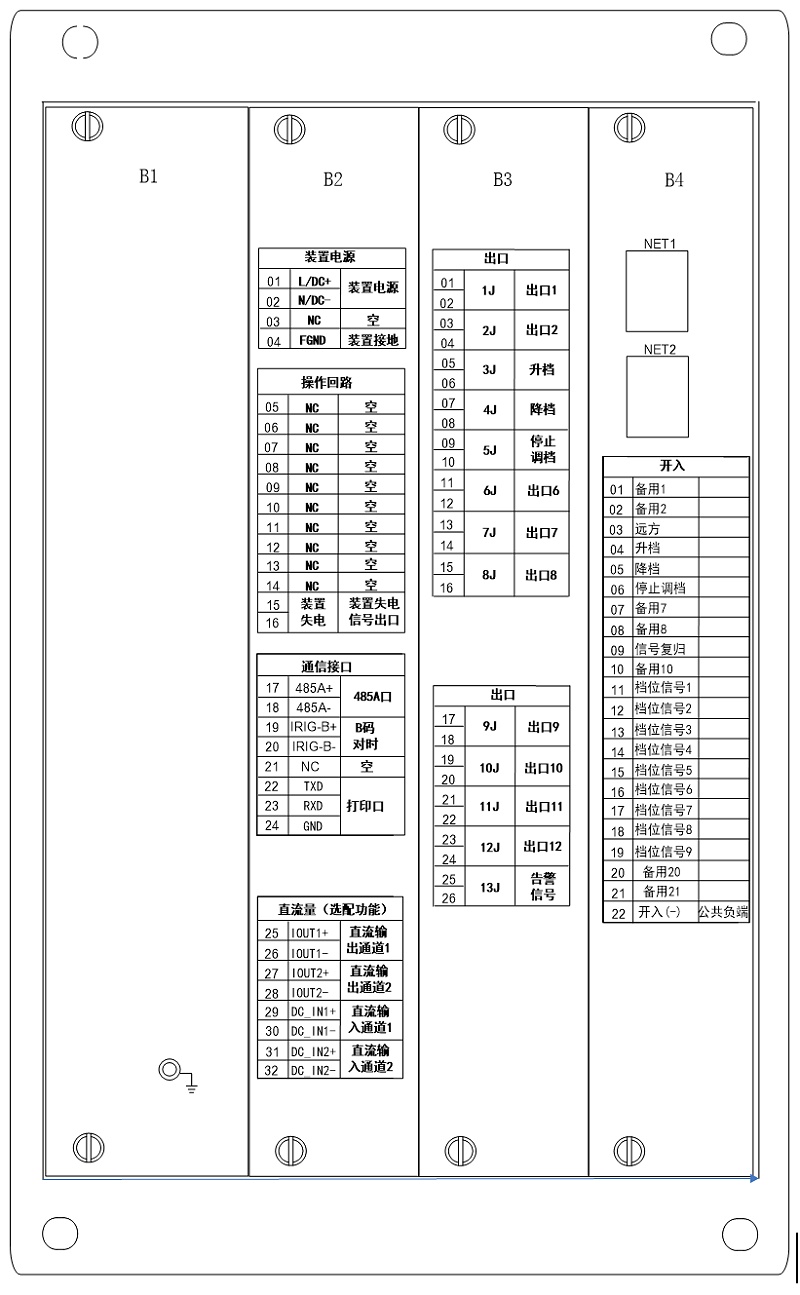

VIP-96S80主變有載調壓裝置設有變壓器分接頭檔位測量功能，檔位信號通過開入量B411-B419輸入。VIP-96S80主變有載調壓裝置可通過遙控命令或開入信號實現調檔操作，裝置通過開出升檔，降檔，停止調檔三個繼電器實現調檔相關操作。

       當有載調壓裝置收到開入量降檔=1或遙控4J的信號時，程序啟動降檔操作，當測量檔位無異常且檔位大于1時，4J降檔繼電器動作，液晶報降檔；若檔位信號不正確或檔位等于1，接裝置降檔出口不動作，同時液晶報閉鎖降檔，同時驅動告警繼電器出口13J（B323/B324）（直到手動復歸，繼電器才返回）。

       當收到開入量停止調檔=1或遙控5J的信號時，程序執行停止調檔操作，5J停止調檔繼電器動作，并復歸升檔和降檔繼電器。

       通過VIP-96S80有載調壓裝置對電壓進行調整，既可以穩定電網電壓同時又可以提高供電的可靠性和經濟性。
